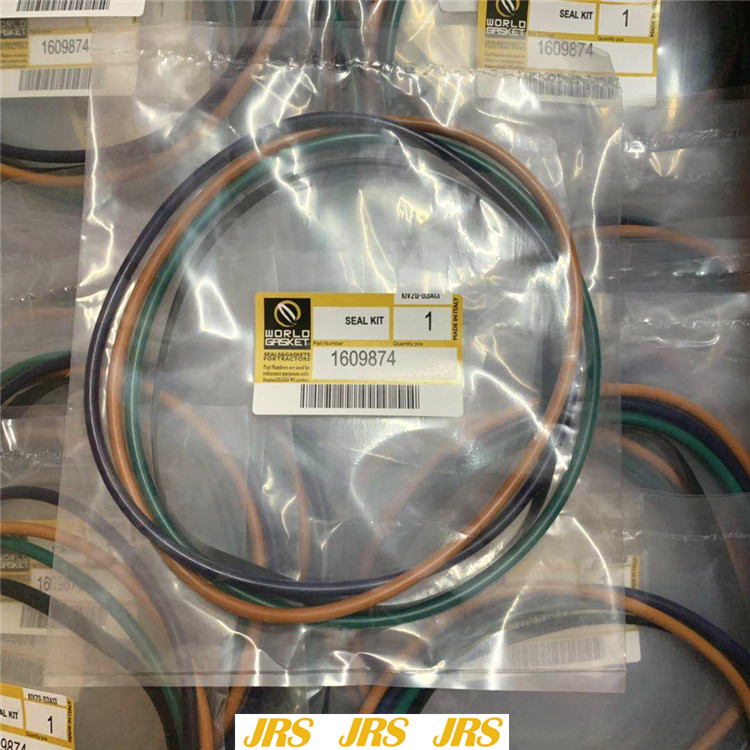

1609874 5पी8768 1609874 ब्रेकर सील किट 1670024 3483295 1043560

संबंधित भाग:

1609874 सील केटी-वाईएम 3863048 सीएल

संगत उपकरण मॉडल: 1609874:

आर्टिक्यूलेटेड ट्रक 735 735B 740 D350E D350E II D400 D400E D400E II
कोल्ड प्लानर पीएम-465 पीएम-565 पीएम-565बी पीआर-1000 पीआर-450सी
इजेक्टर ट्रक 740
खुदाई यंत्र 365सी 365सी एल 365सी एल एमएच 375 375 एल
सामने का फावड़ा 5080
गैस इंजन G3406 G3408 G3412
जेन सेट इंजन 3406बी 3406सी 3408 3412 3412सी
जेनरेटर सेट 3406सी 3408सी 3412सी
औद्योगिक इंजन 3406 3406बी 3406सी 3406ई 3408 3408सी 3408ई 3412 3412सी 3412ई सी15
लैंडफिल कम्पेक्टर 826सी 826जी 826एच 836
लोड हॉल डंप R2900G
समुद्री इंजन 3406बी 3406सी 3406ई 3408 3408बी 3408सी 3412 3412सी 3412ई
मोबाइल जल विद्युत इकाई 365सी एल
मोटर ग्रेडर 16जी 16एच एनए 24एच
पेट्रोलियम पैकेज CX31-C15I
पाइपलेयर 578 583टी 589 पीएल83
पावर मॉड्यूल PM3412
खदान ट्रक 771सी 771डी 775बी 775डी
रोड रिक्लेमर आरआर-250 आरआर-250बी
मृदा कम्पेक्टर 825जी 825एच
मृदा स्थिरीकरणकर्ता एसएस-250
स्टेबलाइजर मिक्सर SM-350
ट्रैक-प्रकार ट्रैक्टर D10N D10R D10T D8N D8R D8R II D8T D9R
ट्रक 769सी 769डी 773बी 773डी 773एफ 775डी 775एफ
ट्रक इंजन 3406बी 3406सी 3406ई 3408 सी-10 सी-12 सी-15 सी15
व्हील डोजर 814बी 824सी 824जी 824एच 834बी 844
व्हील लोडर 980C 980F 980G 980G II 980H 988B 988F 988F II 990 990 II 990H 992C 992D
व्हील स्क्रेपर 623ई 623एफ 637ई 651ई 657ई
व्हील ट्रैक्टर 621F 621G 623G 627B 627F 627G 631E 633E II 637E 651E 657E

स्थापना प्रक्रिया
तालिका नंबर एक
आवश्यक उपकरण
उपकरण भाग संख्या भाग विवरण मात्रा
एक 2पी-8260 सिलेंडर लाइनर इंस्टालर 1
बी 8टी-0455 लाइनर प्रोजेक्शन टूल ग्रुप 1
सी 8टी-9011 कंपोनेंट क्लीनर -
डी 6वी-1541 क्विक क्योर प्राइमर -
ई 4सी-9506 रिटेनिंग कंपाउंड -
सभी भागों को दूषित पदार्थों से साफ रखें। दूषित पदार्थों के कारण तेजी से घिसाव हो सकता है और घटक का जीवन छोटा हो सकता है।
सिलेंडर लाइनर स्थापित करने से पहले सिलेंडर ब्लॉक बोर को टूलिंग (सी) से साफ करें।
सिलेंडर ब्लॉक बोर पर साफ इंजन ऑयल लगाएं।सिलेंडर ब्लॉक बोर के शीर्ष 50.0 मिमी (2.00 इंच) पर साफ इंजन तेल न लगाएं।
चित्रण 1 g00953356
टूलींग (ए) का उपयोग करें और सिलेंडर लाइनर (1) स्थापित करें।
सिलेंडर लाइनर को सिलेंडर ब्लॉक के शीर्ष के 50.0 मिमी (2.00 इंच) के भीतर सिलेंडर ब्लॉक में दबाएं।
सिलेंडर लाइनर (1) के खुले क्षेत्र पर टूलींग (डी) लगाएं।सिलेंडर लाइनर (1) के खुले क्षेत्र पर टूलींग (ई) भी लगाएं।
सिलेंडर लाइनर (1) से किसी भी अतिरिक्त टूलींग (ई) को हटा दें।
सिलेंडर लाइनर (1) को सिलेंडर ब्लॉक में तब तक दबाएं जब तक कि सिलेंडर लाइनर फ्लैंज का शीर्ष सिलेंडर ब्लॉक के शीर्ष के साथ फ्लश न हो जाए।
चित्रण 2 g00635363
यह जांचने के लिए टूलिंग (बी) का उपयोग करें कि सिलेंडर लाइनर फ्लैंज का शीर्ष सिलेंडर ब्लॉक से 0.10 मिमी (0.004 इंच) ऊपर या सिलेंडर ब्लॉक के नीचे है।अंत तक:
पिस्टन और कनेक्टिंग रॉड स्थापित करें।डिस्सेम्बली और असेंबली, "पिस्टन और कनेक्टिंग रॉड्स - इंस्टाल करें" का संदर्भ लें।
सिलेंडर हेड स्थापित करें.डिस्सेम्बली और असेंबली, "सिलेंडर हेड - इंस्टालेशन" का संदर्भ लें।
