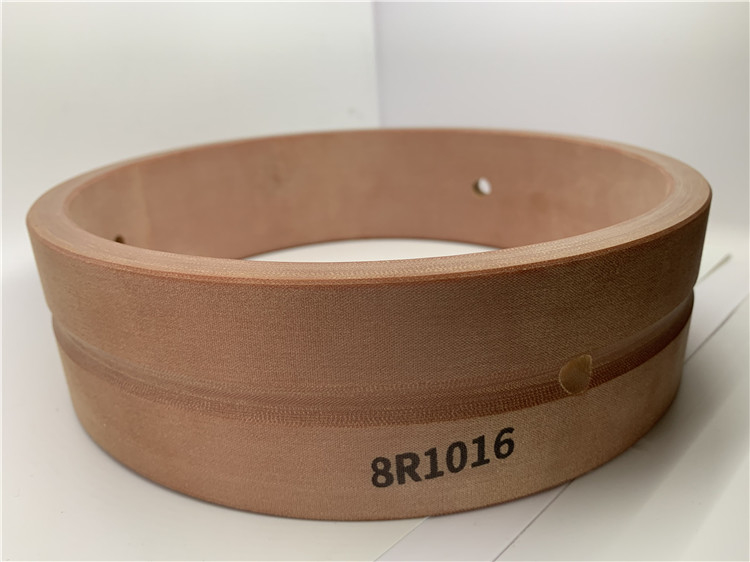

8R1016 3K0109 2K0713 ब्रेकर ऑयल सील हाइड्रोलिक सिलेंडर वियर रिंग WR का उपयोग करें

8R1016 3K0109 2K0713 ब्रेकर ऑयल सील हाइड्रोलिक सिलेंडर का उपयोग

अंगूठी WR 8R1016 3K0109 2K0713 पहनें

8R1016 बुशिंग पार्ट्स 966F, 966F II, 970F बुशिंग

वैकल्पिक (क्रॉस कोड) संख्या:
CA8R1016
8आर-1016
8आर1016

2131368 बियरिंग-स्लीव फिट 8R1016 816F 816F II 815F 815F II 814F

2131365 बियरिंग फिट 3K0109 TK371 TK381 HA770 HA771 HA870 HA871 533

हटाने की प्रक्रिया
चित्रण 1 g00540870
विशिष्ट उदाहरण
पंखे के गार्ड असेंबली को पंखे के आवरण से जोड़ने वाले सभी बोल्टों को ढीला कर दें।फैन गार्ड असेंबली (1) को पंखे के आवरण से हटा दें।
बोल्ट (2) को ढीला करें और अल्टरनेटर (3) को इंजन की ओर स्लाइड करें।
पंखे के चारों ओर वी-बेल्ट (4) लगाएं और वी-बेल्ट हटा दें।नोट: कभी भी एक वी-बेल्ट न बदलें।यदि वी-बेल्ट के सेट सुसज्जित हों तो उन्हें हमेशा बदलें। स्थापना प्रक्रिया
चित्रण 2 g00540870
विशिष्ट उदाहरण
पंखे के पीछे और सही पुली पर वी-बेल्ट (4) स्थापित करें।
अल्टरनेटर (3) को इंजन से दूर स्लाइड करें।बोल्ट (2) कसें और बेल्ट तनाव की जाँच करें।सही बेल्ट तनाव के लिए निर्दिष्टीकरण, RENR2401, "बेल्ट तनाव चार्ट" देखें।ध्यान दें: यदि वी-बेल्ट को गेज से जांचा नहीं जा सकता है, तो विक्षेपण की जांच करने के लिए वी-बेल्ट को सबसे लंबी मुक्त लंबाई के केंद्र पर दबाएं।मध्यम मात्रा में दबाव के तहत, वी-बेल्ट में 10.0 मिमी (0.40 इंच) का विक्षेपण होना चाहिए।
फैन गार्ड असेंबली (1) को पंखे के कफन पर रखें।पंखे गार्ड असेंबली को पंखे के आवरण से जोड़ने वाले बोल्ट स्थापित करें।

पिस्टन कूलिंग ट्यूब निकालें
प्रारंभ करें: a) इंजन ऑयल कूलर हटाएं, b) ताजे पानी का पंप हटाएं, c) स्टार्टर हटाएं, d) इंजन ऑयल पंप हटाएं, तेल दबाव राहत वाल्व हटाएं1।एक होइस्ट को बांधें और प्रीलुब्रियन ऑयल पंप और मोटर को एक इकाई के रूप में हटा दें (यदि ऐसा है तो सुसज्जित)।वजन 105 पौंड (47.3 किग्रा) है।2.प्रीलुब्रियन तेल पंप और मोटर के लिए तार हार्नेस और प्लेट को हटा दें।3. सिलेंडर ब्लॉक में निरीक्षण कवर रखने वाले बोल्ट (1) को हटा दें।ब्लॉक के प्रत्येक तरफ से निरीक्षण कवर (2) हटा दें।4. बोल्ट (3) को हटा दें और उस ट्यूब को लिफ्टर ब्रैकेट के नीचे की तरफ लॉक कर दें।पिस्टन कूलिंग ट्यूब निकालें (4)। पिस्टन कूलिंग ट्यूब स्थापित करें
1. टूलींग (ए) के साथ पिस्टन कूलिंग ट्यूब के संरेखण की जांच करें।सही संरेखण प्रक्रिया के लिए, पिस्टन कूलिंग जेट के संरेखण के लिए 5P8709 टूल ग्रुप का उपयोग, फॉर्म संख्या SMHS7267 देखें।2. पिस्टन कूलिंग ट्यूब (1) को लिफ्टर ब्रैकेट पर स्थिति में स्थापित करें।ताले और बोल्ट स्थापित करें.3.इंजन पर निरीक्षण कवर स्थापित करें.4.प्रीलुब्रियन ऑयल पंप और मोटर के लिए वायर हार्नेस और प्लेट स्थापित करें।एक होइस्ट बांधें और प्रीलुब्रियन ऑयल पंप और मोटर को एक इकाई के रूप में स्थापित करें (यदि सुसज्जित हो)। अंत में: ए) इंजन ऑयल पंप स्थापित करेंबी) ताजा पानी पंप स्थापित करेंसी) इंजन ऑयल कूलर स्थापित करें) तेल दबाव राहत वाल्व स्थापित करेंई) स्टार्टर स्थापित करें
