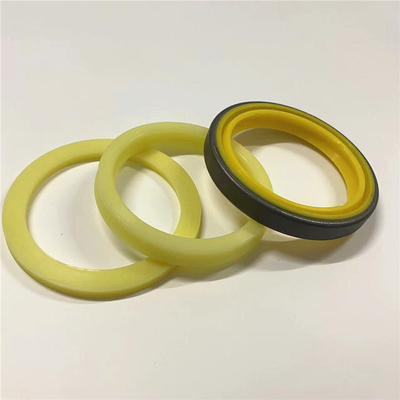

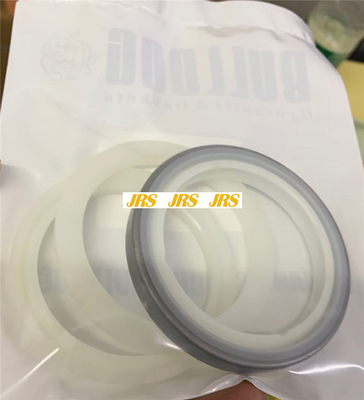

4J3515 ब्रेकर सील किट
4J3515 1K6982 4J8981 6J4169 2J1411 1J3540 8C9131 8C5218 8C9132 8C9133 8T8389 8C9134 8C3840 8C3842 8C5219 8C9153 8C5220
1K6982 सील भाग 12ई, 140बी, 14जी, 16, 16जी, 215, 215बी, 227, 245, 245बी, 44, 5एस, 613, 613सी, 615, 621, 621बी, 621ई, 623, 623बी, 623ई, 6 27बी, 627ई, 630बी , 631सी, 633, 633सी, 633डी, 637डी, 637ई, 639डी, 651, 666, 6ए, 6एस, 776, 785
संगत उपकरण मॉडल: 1K6982:
बुलडोजर 5एस 6ए 6एस 7ए 814एस 824एस 8ए 9ए
खुदाई यंत्र 215 215बी 245 245बी
हाइड्रोलिक नियंत्रण 44
इंटीग्रेटेड टूलकैरियर IT18 IT18B IT28 IT28B
लैंडफिल कॉम्पेक्टर 826सी
लकड़हारा 227
मोटर ग्रेडर 12ई 140बी 14जी 16 16जी
रिपर 951 977
ट्रैक लोडर 943 953 955C 955H 955K 955L 973 977D 977H 977K 983
ट्रैक-प्रकार ट्रैक्टर D4E D5B D5H D6D D6E D6E SR D6H D7F D7G D7H D9G
ट्रक 785
वैगन 776
व्हील डोजर 814बी 824सी 834बी
व्हील लोडर 916 926 936 950 966सी 980 980बी 988 992 जी926 जी936
व्हील स्क्रेपर 613 613सी 615 621 621बी 621ई 623बी 627बी 630बी 633 633डी 639डी
व्हील ट्रैक्टर 621बी 621ई 623 623ई 627बी 627ई 631सी 633सी 637डी 637ई 651 666
इस इंजन में एक दबाव प्रकार शीतलन प्रणाली है जो शंट लाइन (9) से सुसज्जित है। एक दबाव प्रकार शीतलन प्रणाली दो फायदे प्रदान करती है:
शीतलन प्रणाली पानी के सामान्य क्वथनांक से अधिक तापमान पर सुरक्षित रूप से काम कर सकती है।
शीतलन प्रणाली पानी पंप में गुहिकायन को रोकती है। गुहिकायन यांत्रिक बलों द्वारा तरल पदार्थों में कम दबाव के बुलबुले का अचानक बनना है।दबाव प्रकार की शीतलन प्रणाली के भीतर हवा या भाप की जेबों का निर्माण अधिक कठिन होता है। शंट लाइन (9) पानी पंप द्वारा गुहिकायन को रोकती है।शंट लाइन (9) पानी पंप को शीतलक का निरंतर प्रवाह प्रदान करती है। ध्यान दें: हवा से हवा में आफ्टरकूल्ड सिस्टम में, कुशल जल पंप प्रदर्शन के लिए न्यूनतम 30 प्रतिशत एथिलीन ग्लाइकॉल बेस एंटीफ्ीज़ के साथ शीतलक मिश्रण का उपयोग किया जाना चाहिए।यह मिश्रण कुशल प्रदर्शन के लिए शीतलक की गुहिकायन तापमान सीमा को पर्याप्त ऊंचा रखता है।अनुशंसित शीतलक मिश्रण पर अधिक जानकारी के लिए संचालन और रखरखाव मैनुअल, "रीफिल क्षमताएं और सिफारिशें" देखें।
चित्रण 1 जी01123296
(1) सिलेंडर हेड
(2) जल तापमान नियामक आवास
(3)विस्तार टैंक
(4) बाईपास नली
(5) सिलेंडर ब्लॉक
(6) तेल कूलर
(7) जल पंप
(8) रेडिएटर
(9) शंट लाइन जल पंप (7) सिलेंडर ब्लॉक के दाहिनी ओर लगा हुआ है।जल पंप एक बेल्ट द्वारा संचालित होता है जो क्रैंकशाफ्ट चरखी द्वारा संचालित होता है।शीतलक पानी पंप में तीन स्थानों से प्रवेश कर सकता है:
पानी पंप के तल पर इनलेट
बाईपास नली (4) जो पानी पंप के शीर्ष पर लगी होती है
शंट लाइन जो रेडिएटर के नीचे से पानी पंप कूलेंट के शीर्ष पर लगी होती है, प्ररित करनेवाला रोटेशन द्वारा पंप के निचले इनलेट में खींची जाती है।शीतलक पंप के पीछे से सीधे ब्लॉक के तेल कूलर गुहा में निकल जाता है। सभी शीतलक तेल कूलर के कोर से होकर गुजरते हैं और शीतलक सिलेंडर ब्लॉक के आंतरिक जल मैनिफोल्ड में प्रवेश करते हैं।मैनिफोल्ड शीतलक को सिलेंडर की दीवारों के आसपास वॉटर जैकेट तक फैला देता है।
चित्रण 2 जी01123308
चित्रण 3 जी01121591
(7) जल पंप
(10) बायपास इनलेट
चित्रण 4 जी01123344
एकल जल तापमान नियामक आवास
(1) सिलेंडर हेड
(2) जल तापमान नियामक आवास
(4) बाईपास नली
(11) जल तापमान नियामक
चित्रण 5 जी01123311
दोहरी जल तापमान नियामक आवास
(2) जल तापमान नियामक आवास
(4) बाईपास नली
(11) जल तापमान नियामक सिलेंडर ब्लॉक से, शीतलक सिलेंडर हेड में मार्ग में प्रवाहित होता है।मार्ग इकाई इंजेक्टर आस्तीन और इनलेट और निकास मार्ग के चारों ओर प्रवाह भेजते हैं।शीतलक अब सिलेंडर हेड के सामने दाईं ओर जल तापमान नियामक आवास (2) में प्रवेश करता है। जल तापमान नियामक (11) प्रवाह की दिशा को नियंत्रित करता है।जब शीतलक तापमान सामान्य ऑपरेटिंग तापमान से नीचे होता है, तो पानी का तापमान नियामक बंद हो जाता है।शीतलक को बाईपास नली (4) के माध्यम से और पानी पंप के शीर्ष इनलेट में निर्देशित किया जाता है।जब शीतलक तापमान सामान्य ऑपरेटिंग तापमान तक पहुँच जाता है, तो जल तापमान नियामक (11) खुल जाता है।जब जल तापमान नियामक खुला होता है, तो बाईपास बंद हो जाता है।अधिकांश शीतलक शीतलन के लिए बायपास इनलेट (10) के माध्यम से रेडिएटर में जाता है।शेष भाग बाईपास नली (4) के माध्यम से और पानी पंप में प्रवाहित होता है। नोट: शीतलक प्रणालियों में एक या हो सकता है
