उत्पाद विवरण:
|
| सामग्री: | पीयू | रंग: | सफ़ेद |
|---|---|---|---|
| पैकेट: | थैला या बक्सा | उपकरण: | हाइड्रोलिक लोडर |
| डिलीवरी का समय: | 7-15 दिन | भुगतान की शर्तें: | टी/टी, वेस्टर्न यूनियन |
| प्रमुखता देना: | 5J 8225 नियंत्रण वाल्व मरम्मत किट,5J 8350 नियंत्रण वाल्व मरम्मत किट,5J0964 |
||

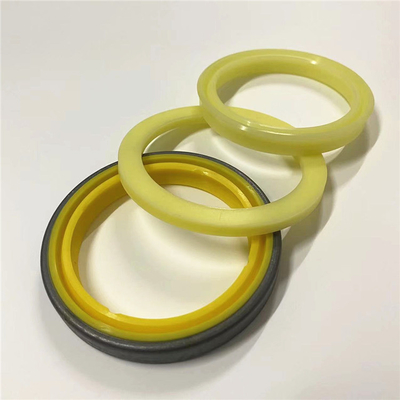

5J0964 5J8225 5J8275 5J8300 नियंत्रण वाल्व मरम्मत किट 1672300 2892935
5J8150 5J8175 5J8200 5J0964 5J8225 5J8275 5J8300 5J8325 5J8350 5J8400 5J8375 1672300 2892935 1672200 2892848 1672317
5जे8350 सील भाग 10, 215, 215बी, 215सी, 215डी, 225, 225डी, 245, 245बी, 5230, 641, 641बी, 651ई, 657, 657बी, 657ई, 666, 769, 824जी, 8ए, 8एस , 8यू, 931बी, 966जी , 972G, 972G II, 980C, 980F, 980F II, 980G, 983, 983B, 988B, 988F II, 992...
5जे8325 सील भाग 10, 215, 225, 225डी, 227, 229, 229डी, 651, 651बी, 651ई, 657बी, 657ई, 666, 836, 8डी, 950बी, 950बी/950ई, 950एफ, 950एफ II, 95 0जी, 950जी II, 960एफ , 962जी, 966डी, 966एफ, 966एफ II, 966जी, 966जी II, 970एफ, 972जी, 972जी II, 973, ...
5J8300 सील-यू-कप पार्ट्स 215C, 215D, 225, 235, 235C, 345B II, 345B L, 446, 578, 589, 5S, 623E, 631D, 631E, 633E, 637E, 641B, 7A, 826G, 8डी, 950 , 950B, 950B/950E, 950F, 950F II, 950G, 953, 960F, 962G, 980, 980B, 980C, 980F, 980...
5जे8238 सील-यू-कप भाग 225, 428बी, 769, 769सी, 772, 777, 941, 951बी
5J8375 सील पार्ट्स 215, 225, 225D, 227, 229, 229D, 963, 980G, D11N, D11R
5J8400 सील भाग 10S, 225, 227, 229D, 231D, 235, 235C, 578, 621, 621B, 621E, 627B, 627E, 988B, 988F, 988F II, 992C, 992D, D10, D10N, डी11एन, डी11आर, डी9एल, R1700 II, R1700G
8C9125 के लिए प्रतिस्थापन - सील ASSEM 1672200 5J3616 फिट (फिट)
8C9125 के लिए एमहिल्रास रिप्लेसमेंट - सील ASSEM 1672200 5J3616 फिट (फिट)
चित्रण 1 जी03120939
(दृश्यता के लिए बेल्ट गार्ड हटा दिया गया)
इंजन के सामने बेल्ट और बेल्ट टेंशनर का दृश्य
(1) बेल्ट टेंशनर इंजन बेल्ट निरीक्षण
पहनने और टूटने के लिए बेल्ट का निरीक्षण करें।यदि बेल्ट अच्छी स्थिति में नहीं है तो बेल्ट को बदल दें। विशिष्टता मैनुअल, "बेल्ट टेंशन चार्ट" में दी गई जानकारी के अनुसार बेल्ट तनाव की जांच करें। ढीले बेल्ट के फिसलने से संचालित घटकों की दक्षता कम हो सकती है।ढीली बेल्ट के कंपन से निम्नलिखित घटकों पर अनावश्यक घिसाव हो सकता है:
बेल्ट
पुली
बियरिंग्स रिप्लेसमेंट
बेल्ट गार्ड हटा दें.
चित्रण 2 जी03123244
विशिष्ट बेल्ट टेंशनर स्थापना
(2) शाफ़्ट के लिए चौकोर छेद
बेल्ट के लिए टेंशनर में लगे चौकोर छेद में एक चौकोर ड्राइव वाला शाफ़्ट डालें।
बेल्ट पर तनाव दूर करने के लिए टेंशनर को वामावर्त घुमाएँ।बेल्ट हटाओ.
जैसा कि दिखाया गया है, नई बेल्ट को सही ढंग से स्थापित करें।सुनिश्चित करें कि बेल्ट पूरी तरह से पुली पर लगा हुआ है।शाफ़्ट हटा दिए जाने पर सही तनाव स्वचालित रूप से लागू हो जाएगा।
बेल्ट गार्ड स्थापित करें.फैन ड्राइव बेल्ट को समायोजित करना
नोट: तनाव देने से पहले, थ्रेडेड रॉड में चिकनाई की जांच करें।थ्रेडेड हिस्से को चिकना किया जाना चाहिए। नोट: सही तनाव के लिए, विशिष्ट रेडिएटर के लिए ओईएम ड्राइंग पर दिए गए निर्देशों का पालन करें।विक्षेपण दूरी और बल सूचीबद्ध किया जाएगा।यदि बल न्यूटन (N) में दिया गया है, तो 9.81 से विभाजित करके kgf में परिवर्तित करें।
चरखी गार्ड हटा दें.
आइडलर सिस्टम पर चार फास्टनरों को ढीला करें।
बेल्ट टेंशन टूल का उपयोग करके, निचले मार्कर को निचले पैमाने पर आवश्यक विक्षेपण दूरी पर सेट करें।ऊपरी मार्कर रिंग को शीर्ष ट्यूब के किनारे पर सेट करें।
बेल्ट टेंशन टूल को स्पैन के केंद्र में बेल्ट के शीर्ष पर रखें।बेल्ट पर समकोण पर बल लगाएं।बेल्ट को उस बिंदु तक विक्षेपित करने के लिए पर्याप्त बल लगाएं जहां मार्कर रिंग आसन्न बेल्ट के शीर्ष के साथ समतल हो।
तनाव को तब तक समायोजित करें जब तक कि बेल्ट तनाव उपकरण लगभग 8.5 किलोग्राम न हो जाए।
तनाव को समायोजित करने के लिए, थ्रेडेड एडजस्टिंग रॉड के लॉकनट को समायोजित करें।
रॉड को छोटा करने और बेल्ट का तनाव बढ़ाने के लिए नट को दक्षिणावर्त घुमाएँ।रॉड को लंबा करने और बेल्ट का तनाव कम करने के लिए नट को वामावर्त घुमाएँ।नोट: बेल्टों को अधिक तनाव न दें।
आइडलर सिस्टम पर चार फास्टनरों को कस लें।210 Nm (155 lb ft) तक टॉर्क फास्टनरों।
चरखी गार्ड स्थापित करें.
20 मिनट तक इंजन चलाएं।बेल्ट तनाव दोबारा जांचें।
