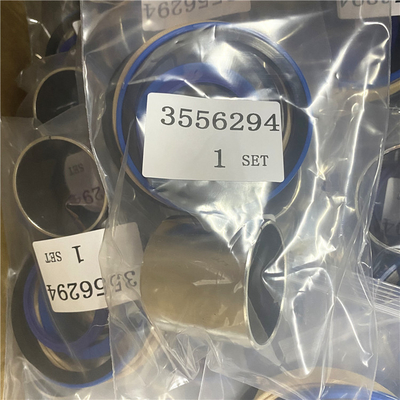

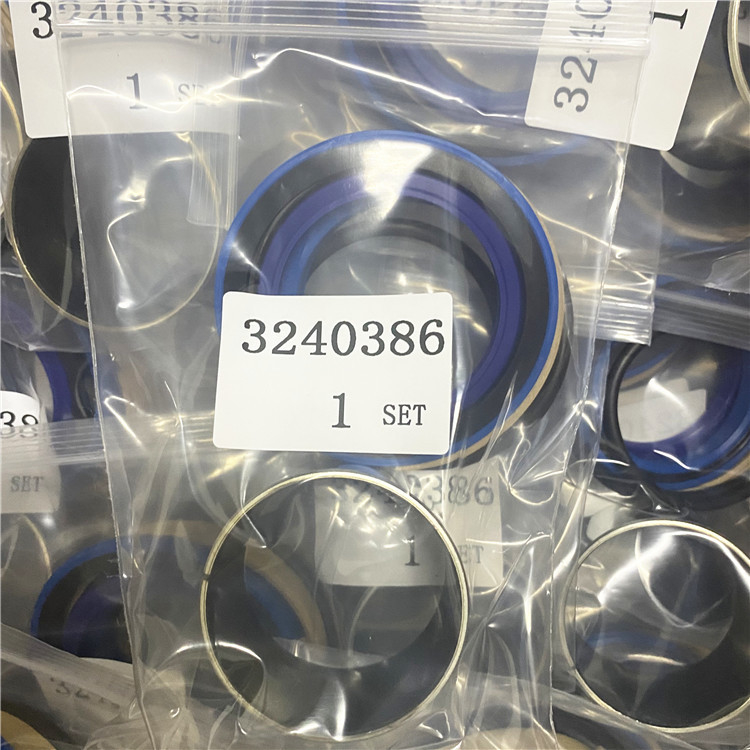

3556294 3240386 5016706 हाइड्रोलिक पंप सील किट हाइड्रोलिक सिलेंडर रिंग आर्म बूम

3556294 3240386 5016706 किट सील किथाइड सिलेंडर रिंग पार्ट्स

आइटम मात्रा भाग विशिष्टता विवरण
1 4 375-2467 फ्लैंज लॉकनट असेंबली से पहले, धागों पर लोक्टाइट सी5ए कॉपर एंटी-साइज लगाएं।
टॉर्क 70 5 एनएम (52 4 पाउंड फीट) तक।
2 1 4डब्लू-9977 क्लैंप एज़ टॉर्क 13.6 1.2 एनएम (120.4 10.6 पाउंड इंच)।
3 1 243-2504 टर्बाइन क्लैंप के रूप में टर्बाइन क्लैंप असेंबली को कसने के लिए निम्नलिखित प्रक्रिया का उपयोग करें:
1. टॉर्क 18 एनएम (159 पाउंड इंच) तक।
2. 1 से 2 मोड़ तक ढीला करें।
3. पुनः, टॉर्क 13.6 1.2 Nm (120.4 10.6 lb in) तक।
