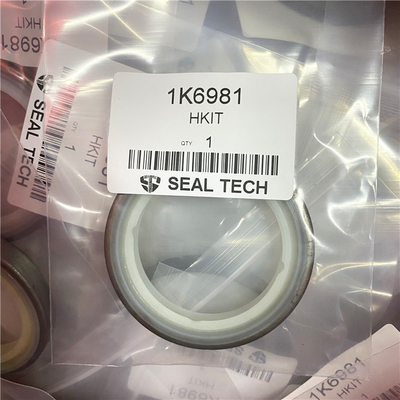

1K6981 8C9133 3081845 1672457 डस्ट वाइपर सील्स लिप टाइप e 4J8980 8C9132 3081880 1672452

बेकहो 931
बैकहो लोडर 426 428
बुलडोजर 3एस 4ए 4एस 6ए 814एस 824एस
चुनौतीकर्ता 65
कॉम्पैक्ट व्हील लोडर 910
इंटीग्रेटेड टूलकैरियर IT12 IT18B
लैंडफिल कॉम्पेक्टर 816 826बी
मोटर ग्रेडर 12जी 130जी 140जी 14ई 14जी 16 160जी 16जी
पाइपलेयर 561सी 561डी 571जी 572जी 583के 594 594एच
रिपर 933 951

बेकहो लोडर 428
कॉम्पैक्ट व्हील लोडर 910
इंटीग्रेटेड टूलकैरियर IT12
लकड़हारा 227
मोटर ग्रेडर 120जी 12जी 130जी 140जी 14जी 160जी 16जी
ट्रैक लोडर 931बी 931सी 931सी II
ट्रैक-प्रकार ट्रैक्टर D3 D3B D3C D4C D4C III D4H
ट्रैक्टर 772
ट्रक 769
व्हील लोडर 936 950 950बी जी936
व्हील स्किडर 508 518 528 528बी
व्हील ट्रैक्टर 637ई
मृदा कम्पेक्टर 815 815बी 825सी
ट्रैक लोडर 931बी 931सी 941 943 951बी 953 953सी 955सी 955एच 955के 955एल 973 977डी 977एच 977के 977एल
ट्रैक-प्रकार ट्रैक्टर D3B D4E D4E SR D4H D4H XL D5H D5M
व्हील डोजर 814 814बी
व्हील लोडर 920 930 930R 950 966C 966D 980 980B
व्हील स्क्रेपर 613 613सी 633
व्हील स्किडर 518 528
व्हील ट्रैक्टर 613बी 613सी 657





9Y-8909 सहायक जल पंप जीपी के लिए विशिष्टता
आइटम मात्रा भाग विशिष्टता विवरण
1 1 9एक्स-4594 लिप टाइप सील सीलिंग लिप को चिकना न करें।
4 1 166-4375 सील जीपी सील समूह को स्थापित करने के लिए निम्नलिखित प्रक्रिया का उपयोग करें:
भागों को चिकनाई देने के लिए केवल साफ पानी या पी-80 का उपयोग करें।
सील स्थापना उपकरण प्रतिस्थापन सील समूह का हिस्सा है।
1. रबर सील (2) और सिरेमिक रिंग (3) को पंप हाउसिंग असेंबली में एक इकाई के रूप में स्थापित करने के लिए हाथ के दबाव के साथ सील इंस्टॉलेशन टूल का उपयोग करें।
2. स्प्रिंग को सील समूह से हटा दें।
3. सील समूह को शाफ्ट पर स्थापित करने के लिए हाथ के दबाव से सील इंस्टॉलेशन टूल का उपयोग करें जब तक कि सील के चेहरे हल्के संपर्क में न आ जाएं।
4. स्प्रिंग को सील समूह पर स्थापित करें।

ध्यान दें: वीप होल से थोड़ी मात्रा में शीतलक का रुक-रुक कर रिसाव पानी पंप सील विफलता का संकेत नहीं है।पानी पंप सील के चेहरे की उचित चिकनाई सुनिश्चित करने के लिए रिसाव सामान्य है।यदि पानी पंप आवास में वीप होल से अत्यधिक रिसाव देखा जाता है तो पानी पंप को बदलें।
चित्रण 1 जी01030503
स्थापना उद्देश्यों के लिए नली क्लैंप के लिए बोल्ट के अभिविन्यास की पहचान करें।नली क्लैंप (1) और (2) को ढीला करें।नली को कवर (4) से खिसकाएँ।
बोल्ट (3) और कवर (4) हटा दें।
चित्रण 2 जी01030504
सामने के आवास से बोल्ट (6) हटा दें।पानी पंप निकालें (5)।
चित्रण 3 जी01030505
पानी पंप से ओ-रिंग सील (7) हटा दें।
बी - - प्ररित करनेवाला और पानी पंप कवर के बीच निकासी 0.5000 0.4925 मिमी (0.01968 0.01939 इंच) है।
सी - - प्ररित करनेवाला से पंप हाउसिंग असेंबली के चेहरे तक की दूरी 31.6526 0.4425 मिमी (1.24616 0.01742 इंच) है।
5 1 149-5462 ओ-रिंग सील असेंबली से पहले, बोर को ग्लिसरीन या किसी अनुमोदित समकक्ष से हल्के से चिकना करें।
6 1 212-8180 पंप ड्राइव शाफ्ट शाफ्ट पर प्ररित करनेवाला को दबाने से पहले स्वच्छ इंजन तेल की एक पतली फिल्म के साथ ल्यूब्री के रूप में।शाफ्ट का सिरा 0.00 से 0.30 मिमी (0.000 से 0.012 इंच) के भीतर प्ररित करनेवाला के चेहरे के साथ समान होना चाहिए।
7 1 5एच-6734 ओ-रिंग सील असेंबली से पहले, बोर को ग्लिसरीन या किसी अनुमोदित समकक्ष से हल्के से चिकना करें।
8 4 0एस-1594 बोल्ट टॉर्क 35 5 एनएम (26 4 एलबी फीट)।
9 1 3डी-2824 ओ-रिंग सील असेंबली से पहले, बोर को ग्लिसरीन या किसी अनुमोदित समकक्ष से हल्के से चिकना करें।
10 1 7जी-8478 एडाप्टर टॉर्क 100 10 एनएम (75 7 एलबी फीट)।
11 3 9एस-8752 फुल नट टॉर्क से 27 4 एनएम (239 35 पाउंड इंच)।
