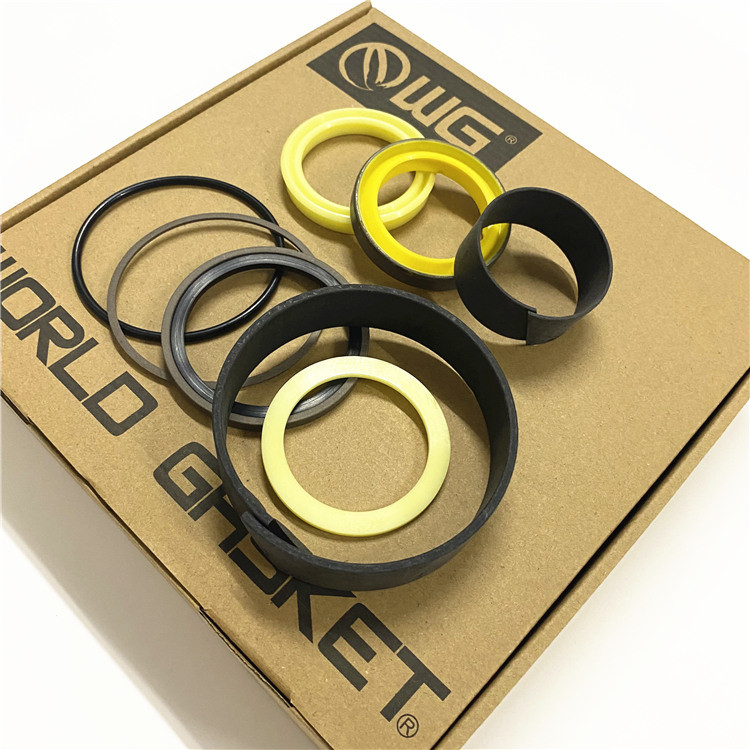

3769017 हाइड्रोलिक सिलेंडर सील किट 7X2825 8T6892 8T6390 3769017 2275350

बैकहो लोडर 446बी
औद्योगिक ट्रैक्टर HA771 HA871 TK371 TK381
एकीकृत टूलकैरियर IT38F IT38G IT38G II IT38H
मोटर ग्रेडर 120जी 120एच 120एच ईएस 120एच एनए 120के 120के 2 120एम 120एम 2 12जी 12एच 12एच ईएस 12एच एनए 12के 12एम 12एम 2 12एम 3 12एम 3 एडब्ल्यूडी 130जी 135एच 135एच एनए 140जी 1 40H 140H ES 140H NA 140K 140K 2 140M 140M 2 140M 3 140M 3 AWD 143एच 160जी 160एच 160एच ईएस 160एच एनए 160के 160एम 160एम 2 160एम 3 160एम 3 एडब्ल्यूडी 163एच 163एच एनए
व्हील फेलर बंचर 533 543 HA770 HA870 TK370 TK380
व्हील लोडर 938F 938G 938G II 938H
व्हील स्किडर 515 518सी 525 525बी 535बी
पहिया ट्रैक्टर627जी 637जी 657जी



चित्रण 1 जी01065649
पार्किंग ब्रेक नियंत्रण वाल्व का लोयन
चित्रण 2 g00103057
पार्किंग ब्रेक नियंत्रण वाल्व: पार्किंग ब्रेक नियंत्रण वाल्व फ्रेम के बाईं ओर कैब के नीचे लगा होता है।पार्किंग ब्रेक नियंत्रण वाल्व पार्किंग ब्रेक और पार्किंग ब्रेक से दबाव तेल के प्रवाह को नियंत्रित करता है।
चित्रण 3 g00103058
(1) पार्किंग ब्रेक नियंत्रण घुंडी।
चित्रण 4 g00103059
पार्किंग ब्रेक नियंत्रण वाल्व संलग्न स्थिति (2) ब्रेक संचायक से दबाव पोर्ट।(3) पार्किंग ब्रेक नियंत्रण वाल्व के लिए स्टेम।(4)वसंत.(5) स्पूल.(6) टैंक बंदरगाह।(7) स्पूल.(8) पार्किंग ब्रेक पोर्ट।(9) अनुचर।(10) स्प्रिंग। जब पार्किंग ब्रेक कंट्रोल नॉब (1) को अंदर धकेला जाता है, तो पार्किंग ब्रेक अलग स्थिति में होता है।स्पूल (7) और रिटेनर (9) दाईं ओर जाएँ।यह गति स्प्रिंग (10) को संपीड़ित करती है और दबाव तेल को संचायक (2) से दबाव बंदरगाह में प्रवाहित करने की अनुमति देती है।प्रेशर ऑयल भी पार्किंग ब्रेक में एक कैविटी में बहता है। जब कैविटी में तेल का दबाव पार्किंग ब्रेक में स्प्रिंग्स को संपीड़ित करने के लिए पर्याप्त होता है, तो ब्रेक अलग हो जाता है।यह तेल का दबाव पार्किंग ब्रेक को अलग रखता है। पार्किंग ब्रेक लगाने के लिए, पार्किंग ब्रेक कंट्रोल नॉब (1) को बाहर खींचें।जब स्टेम (3) को बाहर निकाला जाता है, तो संचायक से पार्किंग ब्रेक तक तेल का प्रवाह बंद हो जाता है।तना (3) हिलाने से स्पूल (7) बायीं ओर चला जाता है।इससे संचायकों से तेल की आपूर्ति बंद हो जाती है।फिर तेल को हाइड्रोलिक तेल टैंक में वापस जाने दिया जाता है। इससे ब्रेक सिस्टम के लिए तेल के दबाव में कमी आती है।जब तेल का दबाव कम हो जाता है, तो पार्किंग ब्रेक में स्प्रिंग्स का बल पार्किंग ब्रेक की गुहा में तेल के दबाव से अधिक होता है।यह पार्किंग ब्रेक में स्प्रिंग्स को पार्किंग ब्रेक लगाने की अनुमति देता है। यदि मशीन के संचालन के दौरान ब्रेकिंग सिस्टम में तेल का दबाव कम हो जाता है, तो पार्किंग ब्रेक नियंत्रण वाल्व स्वचालित रूप से पार्किंग ब्रेक लगा देता है। तेल के दबाव में कमी के साथ, का बल पार्किंग ब्रेक में लगे स्प्रिंग स्पूल (5) को दाईं ओर ले जाते हैं।यह तेल के किसी भी प्रवाह को अवरुद्ध करता है जो आमतौर पर स्प्रिंग (10) को संपीड़ित रखने में मदद करता है।इसके कारण स्प्रिंग रिटेनर (9), स्पूल (7), और स्टेम (3) बाहर निकल जाते हैं।
चित्रण 5 g00103065
(11) अलर्ट इन्दौर.(12) एक्शन लैंप.(13) संदेश क्षेत्र। जब पार्किंग ब्रेक के लिए तेल का दबाव 6035 515 केपीए (875 75 पीएसआई) से नीचे चला जाता है, तो निगरानी प्रणाली ऑपरेटर को सचेत करती है।अलर्ट इनडोर (11) और एक्शन लैंप (12) चमकेंगे।साथ ही एक्शन अलार्म भी बजेगा.इसके अतिरिक्त, संदेश क्षेत्र (13) "पी बीआरके एक्यूम प्रेस लो" और "पार्कबीके ऑन" दिखाता है। यदि ट्रांसमिशन पहली गति आगे या पहली गति रिवर्स में है तो ट्रांसमिशन तटस्थ हो जाता है।
