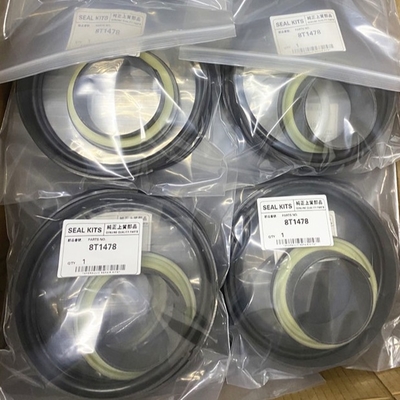

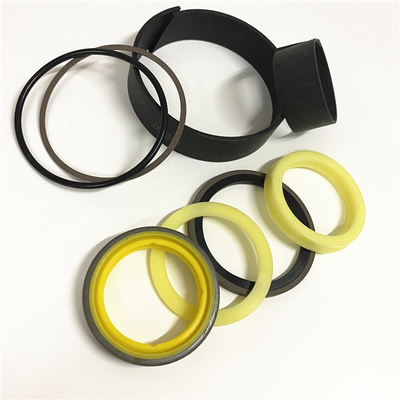

8T1379 8T1478 7X2710 हाइड्रोलिक ऑयल सील किट 1895371 2281779 525257 8T1478 BD525257 के लिए

8T1379 8T1478 7X2710 किट सील 1895371 2281779 525257 8T1478 BD525257 के लिए

7X2710 - किट-सील 1895371 2281779 525257 8T1478 BD525257 () के लिए

(1) शाफ्ट का व्यास ... 1.5005 .0005 इंच (38.113 0.013 मिमी) (2) बाहर की ओर होंठ के साथ सील स्थापित करें। (3) शाफ्ट का व्यास ... 1.1806 .0003 इंच (29.987 0.008 मिमी) (4) ) बोल्ट के लिए टॉर्क... 32 5 lb.ft.(4.4 0.7 mkg)(5) पंखे को पकड़ने वाले बोल्ट पर नट के लिए टॉर्क... 75 10 lb.ft.(10.4 1.4 mkg)(6) नट के लिए टॉर्क। .. 75 10 lb.ft.(10.4 1.4 mkg)(7) बोल्ट के लिए टॉर्क... 18 5 lb.ft.(2.5 0.7 mkg)(8) शाफ्ट का व्यास... 1.252 से 1.253 इंच (31.80 से 31.83 मिमी)(9) शाफ्ट का व्यास... 1.1803 से 1.1808 इंच (29.980 से 29.992 मिमी)(10) शाफ्ट का व्यास... 1.500 से 1.501 इंच (38.10 से 38.13 मिमी)(11) बोल्ट के लिए टॉर्क। .. 18 5 lb.ft.(2.5 0.7 mkg)(12) बोल्ट के लिए टॉर्क... 32 5 lb.ft.(4.4 0.7 mkg)

ईएमसीपी II कंट्रोल पैनल से लैस सभी जेनरेटर सेट इस विशेष निर्देश में उल्लिखित कोई भी प्रक्रिया तब तक न करें जब तक कि आप इस जानकारी को पढ़ और समझ न लें। संदर्भ: एमयूआई इंजन के लिए सेवा मैनुअल "इलेक्ट्रॉनिक मॉड्यूलर कंट्रोल पैनल II (ईएमसीपी II)", SENR5809। सेवा नियमावली "इलेक्ट्रॉनिक रूप से नियंत्रित इंजनों के लिए इलेक्ट्रॉनिक मॉड्यूलर कंट्रोल पैनल II (EMCP II), PEEC इंजनों के लिए SENR5827। सेवा नियमावली "इलेक्ट्रॉनिक यूनिट इंजेक्टर (EUI) इंजनों के लिए इलेक्ट्रॉनिक मॉड्यूलर नियंत्रण कक्ष II (EMCP II), SENR5398।सेवा नियमावली "प्रोग्रामेबल रिले कंट्रोल मॉड्यूल (पीआरसीएम)", SENR6588.ओनर मैनुअल "इलेक्ट्रॉनिक मॉड्यूलर कंट्रोल पैनल II (EMCP II) के लिए ग्राहक कम्यूनियन मॉड्यूल", SEBBU6874.सर्विस मैनुअल "MUI इंजन के लिए इलेक्ट्रॉनिक मॉड्यूलर कंट्रोल पैनल II+ (EMCP II+), SENR5832 .सेवा मैनुअल "पीईईसी इंजनों के लिए इलेक्ट्रॉनिक मॉड्यूलर कंट्रोल पैनल II+ (EMCP II+), RENR1254। अनुशंसित उपकरण
आवश्यक भाग
परिचय
यह विशेष निर्देश किसी भी मौजूदा EMCP II सुसज्जित जेनरेटर सेट से नए इलेक्ट्रॉनिक मॉड्यूलर कंट्रोल पैनल II+ (EMCP II+) में सफलतापूर्वक अपग्रेड करने के लिए आवश्यक उपकरण और प्रक्रियाओं के बारे में जानकारी प्रदान करता है।
चित्रण 1. उपकरण पैनल पर ईएमसीपी II+ सिस्टम घटकों का स्थान:
(1) जेनरेटर सेट नियंत्रण + (जीएससी+)।(2) गवर्नर स्विच (जीएस) [वैकल्पिक] या स्पीड पोटेंशियोमीटर (एसपी) [वैकल्पिक]।(3) प्रारंभिक सहायता स्विच (एसएएस) [वैकल्पिक]।(4) इंजन नियंत्रण स्विच (ईसीएस)।(5) अलार्म मॉड्यूल (एएलएम) [वैकल्पिक]।(6) कस्टम अलार्म मॉड्यूल (सीएएम) [वैकल्पिक] या सिंक्रोनाइज़िंग लाइट मॉड्यूल (एसएलएम) [वैकल्पिक]।(7) पैनल लाइट स्विच (पीएलएस) [वैकल्पिक]।(8) आपातकालीन स्टॉप पुश बटन (ईएसपीबी)।(9) वोल्टेज समायोजित रिओस्टेट (वीएआर)।
चित्रण 2: उपकरण पैनल और उप पैनल उपकरण पैनल के आंतरिक भाग पर ईएमसीपी II+ सिस्टम घटकों का स्थान:
उपकरण पैनल (दरवाजा खुला होने के साथ शीर्ष दृश्य)।(1) जेनरेटर सेट नियंत्रण + (जीएससी+)।(2) गवर्नर स्विच (जीएस) [वैकल्पिक] या स्पीड पोटेंशियोमीटर (एसपी) [वैकल्पिक]।(3) प्रारंभिक सहायता स्विच (एसएएस) [वैकल्पिक]।(4) इंजन नियंत्रण स्विच (ईसीएस)।(5) अलार्म मॉड्यूल (एएलएम) [वैकल्पिक]।(6) कस्टम अलार्म मॉड्यूल (सीएएम) [वैकल्पिक] या सिंक्रोनाइज़िंग लाइट मॉड्यूल (एसएलएम) [वैकल्पिक]।(7) पैनल लाइट स्विच (पीएलएस) [वैकल्पिक]।(8) आपातकालीन स्टॉप पुश बटन (ईएसपीबी)।(9) वोल्टेज समायोजित रिओस्टेट (वीएआर)।(10) रिले मॉड्यूल (आरएम) [जीएससी+ का हिस्सा]।
उप पैनल (सामने का दृश्य)।(11) सहायक टर्मिनल पट्टी (AUX)।(12) इलेक्ट्रॉनिक गवर्नर (ईजी) [वैकल्पिक]।(13) एसी ट्रांसफार्मर बॉक्स + (एटीबी+)।(14) ईंधन नियंत्रण टाइमर मॉड्यूल (एफसीटीएम) [केवल ईटीएस]।(15) सर्किट ब्रेकर 2 (सीबी2)।(16) किलोवाट लेवल रिले (KWR)।(17) इंजन विफलता रिले (ईएनएफआर) [वैकल्पिक]।(18) सहायक रिले (ऑक्सरेल) [वैकल्पिक]।(19) स्टार्टिंग मोटर मैग्नेटिक स्विच 1 (एसएमएमएस1)।(20) स्टार्टिंग मोटर मैग्नेटिक स्विच 2 (एसएमएमएस2) [वैकल्पिक]।(21) फ्यूज 11 (एफ11)।(22) स्लेव रिले (एसआर) [केवल ईटीआर]।(23) ग्राउंड पोस्ट हाई वोल्टेज (जीपीएचआई)।(24) आपातकालीन ईंधन नियंत्रण रिले (ईएफसीआर) [केवल ईटीएस] या सहायक ईंधन नियंत्रण रिले (एएफसीआर)।(25) फ्यूज 16 (एफ16)।(26)फ्यूज 12 (एफ12).प्रक्रिया
1. अपग्रेड प्रक्रिया शुरू करने से पहले जनरेटर सेट का इंजन शुरू करें।सत्यापित करें कि सभी सिस्टम चालू हैं।रूपांतरण से पहले लॉग की गई किसी भी खराबी को सुधारें।2।जनरेटर सेट बंद करें.वर्तमान घंटे मीटर रीडिंग सहित ईएमसीपी II+ जेनसेट कंट्रोल की रीप्रोग्रामिंग के लिए सभी सेट पॉइंट जानकारी रिकॉर्ड करें।बैटरी डिस्कनेक्ट स्विच को बंद करके या बैटरी के नकारात्मक टर्मिनल से ग्राउंड वायर को हटाकर बैटरी सिस्टम को डिस्कनेक्ट करें।
चित्रण 3. एसी ट्रांसफार्मर बॉक्स + (एटीबी+) (सामने का दृश्य): (ए) एच21।(बी)
