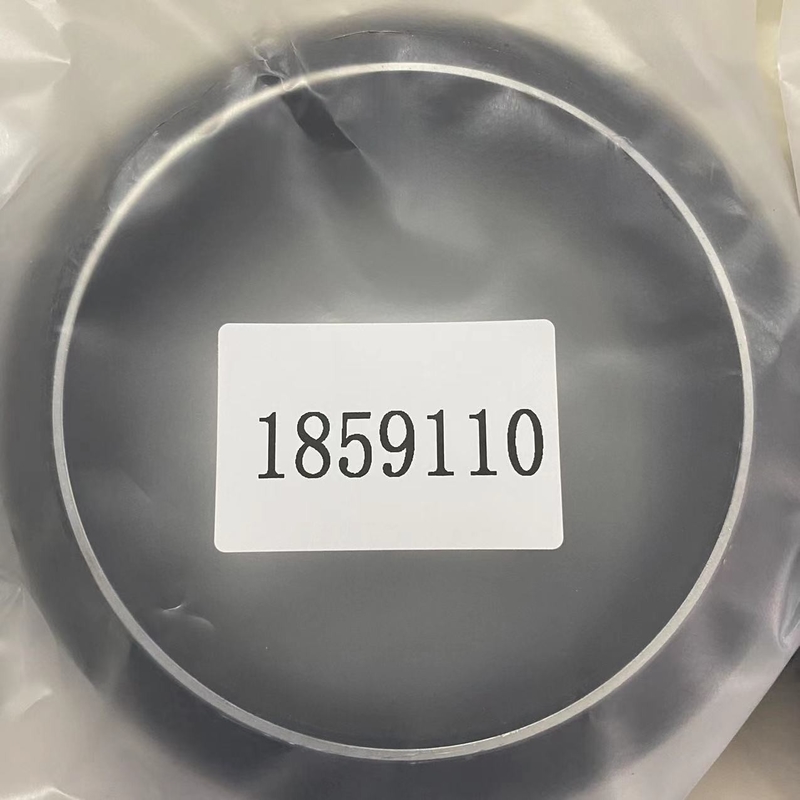

1859110 सील एएसईएम 1859110

1859110 सील असेम।पार्ट्स311बी, 320बी, 320सी, 323डी एल

1859110 सील एएसईएम 1859110

शर्तें जो इस कोड को उत्पन्न करती हैं:
चित्रण 1 g01298843
सोलनॉइड वाल्व का योजनाबद्ध यह डायग्नोस्टिक परेशानी कोड सोलनॉइड वाल्व से जुड़ा हुआ है।एफएमआई 06 का मतलब है कि ईसीयू ने निर्धारित किया है कि सोलनॉइड सर्किट में ग्राउंडिंग में कमी है।इस नैदानिक ​​समस्या कोड के संभावित कारण सूचीबद्ध हैं:
सोलनॉइड का ऊर्जा सर्किट जमीन पर छोटा हो जाता है।
सोलनॉइड विफल हो गया है.
ईसीयू विफल हो गया है.यह असंभावित है.नोट: निम्नलिखित परीक्षण प्रक्रिया अन्य नैदानिक ​​समस्या कोड बना सकती है।इन बनाए गए डायग्नोस्टिक ट्रबल कोड को अनदेखा करें और मूल डायग्नोस्टिक ट्रबल कोड ठीक हो जाने पर इन डायग्नोस्टिक ट्रबल कोड को साफ़ करें।सुनिश्चित करें कि इस प्रक्रिया को करने से पहले सीआईडी ​​2863 एफएमआई 06 का डायग्नोस्टिक ट्रबल कोड सक्रिय है। नोट: इस प्रक्रिया में माप के लिए एक डिजिटल मल्टीमीटर का उपयोग करें। परीक्षण चरण 1। सोलनॉइड की जांच करें।
डिस्कनेक्ट स्विच और कुंजी स्टार्ट स्विच को चालू स्थिति में बदलें।इंजन चालू न करें.
डायग्नोस्टिक परेशानी कोड की स्थिति का निरीक्षण करें।
मशीन हार्नेस से सक्रिय डायग्नोस्टिक ट्रबल कोड के साथ सोलनॉइड को डिस्कनेक्ट करें।अपेक्षित परिणाम: सोलनॉइड डिस्कनेक्ट होने पर सीआईडी ​​2863 एफएमआई 06 सीआईडी ​​2863 एफएमआई 05 में बदल जाता है। परिणाम:
हां - सोलनॉइड डिस्कनेक्ट होने पर सीआईडी ​​2863 एफएमआई 06 सीआईडी ​​2863 एफएमआई 05 में बदल जाता है।सर्किट सही है। मरम्मत: सोलनॉइड विफल हो गया है।सोलनॉइड बदलें.सत्यापित करें कि नया सोलनॉइड समस्या को ठीक करता है। रोकें
नहीं - सीआईडी ​​2863 एफएमआई 06 सक्रिय रहता है।चरण 2 का परीक्षण करने के लिए आगे बढ़ें। चरण 2 का परीक्षण करें। जमीन पर थोड़ी देर के लिए सोलनॉइड के ऊर्जा सर्किट की जांच करें।
कुंजी प्रारंभ स्विच और डिस्कनेक्ट स्विच को बंद स्थिति में बदलें।
सोलनॉइड मशीन हार्नेस से अलग रहता है।
ईसीयू से मशीन हार्नेस कनेक्टर को डिस्कनेक्ट करें।
मशीन हार्नेस कनेक्टर पर, सिग्नल संपर्क J2-6 (तार X961-GY) से उन सभी संपर्कों के प्रतिरोध को मापें जो ECU के लिए मशीन हार्नेस कनेक्टर में उपयोग किए जाते हैं।अपेक्षित परिणाम: प्रत्येक प्रतिरोध माप 5000 ओम से अधिक है। परिणाम:
ठीक - प्रत्येक प्रतिरोध माप 5000 ओम से अधिक है।मशीन का हार्नेस सही है.चरण 3 का परीक्षण करने के लिए आगे बढ़ें।
ठीक नहीं - प्रत्येक प्रतिरोध माप 5000 ओम से अधिक नहीं है।मशीन हार्नेस में कमी है।शॉर्ट J2-6 (तार X961-GY) और कम प्रतिरोध माप वाले सर्किट के बीच है। मरम्मत: मशीन हार्नेस की मरम्मत करें या मशीन हार्नेस को बदलें।स्टॉपटेस्ट चरण 3. जांचें कि क्या डायग्नोस्टिक ट्रबल कोड बना हुआ है।
हार्नेस कनेक्टर्स का निरीक्षण करें।हार्नेस कनेक्टर्स के संपर्कों को साफ करें और अत्यधिक गर्मी, बैटरी एसिड या घर्षण के कारण होने वाले इन्सुलेशन क्षति के लिए तारों की जांच करें।
सर्किट से जुड़े प्रत्येक तार पर 45 एन (10 पाउंड) पुल परीक्षण करें।
सभी हार्नेस कनेक्टर्स को दोबारा कनेक्ट करें।सुनिश्चित करें कि कनेक्टर पूरी तरह से लगे हुए हैं और प्रत्येक कनेक्टर के क्लिप पूरी तरह से जुड़े हुए हैं।
डिस्कनेक्ट स्विच और कुंजी स्टार्ट स्विच को चालू स्थिति में बदलें।
मशीन चलाओ.
सीआईडी ​​2863 एफएमआई 06 की स्थिति जांचें। अपेक्षित परिणाम: सीआईडी ​​2863 एफएमआई 06 सक्रिय है।परिणाम:
हाँ - सीआईडी ​​2863 एफएमआई 06 सक्रिय है।डायग्नोस्टिक समस्या कोड को ठीक नहीं किया गया है। मरम्मत: जाँच करें
