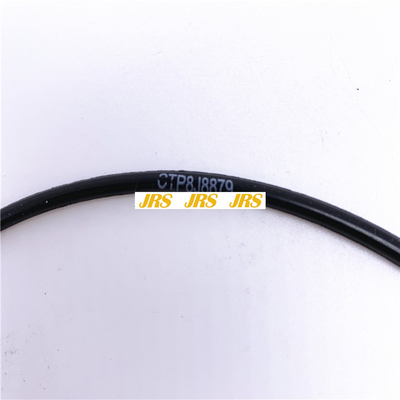

लोडर हाइड्रोलिक सिलेंडर सील के लिए 8J8879 ओरिंग बैक अप ब्लैक रबर NBR70 90

8जे8879 ओ रिंग सील्स

लोडर हाइड्रोलिक सिलेंडर सील के लिए 8J8879 ओरिंग बैक अप ब्लैक रबर NBR70 90

एजी ट्रांसमिशन TA22-M4WD
डामर पक्की सड़क करनेवाला एपी-650बी एपी-900बी बीजी-225सी बीजी-245सी
बैकहो भारक 450ई 450F
कॉम्पैक्ट व्हील लोडर 910
खुदाई के यंत्र 322सी 322सी एफएम 324डी 324डी एफएम 324डी एफएम एलएल 324डी एल 324डी एलएन 324ई 324ई एल 324ई एलएन 325सी 325सी एफएम 325डी 325डी एफएम 325डी एफएम एलएल 325डी एल 325डी एमएच 326डी एल 328डी एलसीआर 329डी 329डी एल 329डी एलएन 329ई 329ई एल 329ई एलएन एम325डी एल एमएच एम325डी एमएच
जनरल सेट इंजन 3512 3516
औद्योगिक इंजन 3512 3516
लकड़हारा 322सी
समुद्री इंजन 3512 3516
खनन उत्खननकर्ता 5230 5230बी
मोबाइल जल विद्युत इकाई 324डी एलएन 325सी 325डी 325डी एल 329डी एल 329ई
रिक्लेमर मिक्सर आरएम-350बी
सड़क पुनः प्राप्तकर्ता
स्टेबलाइजर मिक्सर एसएम-350
ट्रैक फेलर बंचर 1090 1190 1190टी 1290टी 1390 2290 2390 2391 2491 2590 511 521 521बी 522 522बी 532 541 541 2 551 552 552 2 टीके1051 टीके711 टीके721 टीके722 टीके732 टीके741 टीके751 टीके752
ट्रैक लोडर 973सी
ट्रैक स्किडर डी4एचटीएसके II D4HTSK III D5HTSK II
ट्रैक-प्रकार का ट्रैक्टर D4H डी4एच एक्सएल D5H डी5एच एक्सएल डी7जी डी8एल डी8एन डी8आर डी9आर
ट्रैक्टर 776 776सी 776डी
ट्रक 777 777बी 777डी 777एफ 777जी 797 797बी 797एफ
वाहन इंजन 3512
कंपन कम्पेक्टर सीएस-533सी सीएस-563सी सीएस-573सी सीएस-583सी
व्हील लोडर 993K 994 994डी 994एफ 994एच
पहिएदार खुदाई यंत्र एम325सी एमएच

चित्रण 1 जी01090281 (1) जल पंप ड्राइव गियर
चित्रण 2 g00537659
क्लस्टर गियर के लिए स्टब शाफ्ट
(2) क्लस्टर गियर स्टब शाफ्ट के लिए पांच बोल्टों पर 9एस-3263 थ्रेड लॉक कंपाउंड लगाएं।निम्नलिखित क्रम में स्टब शाफ्ट के लिए पांच बोल्ट कसें।बोल्टों की संख्या के लिए चित्रण 2 देखें।... 1, 3, 4, 5, 2, 1, 2, 3, 4, 5, 1 9एस-3263 थ्रेड लॉक कंपाउंड को उन चार बोल्टों पर लागू करें जो क्लस्टर गियर को स्टब शाफ्ट से जोड़ते हैं।क्लस्टर गियर को स्टब शाफ्ट से जोड़ने वाले चार बोल्टों को निम्नलिखित टॉर्क तक कसें।...30 7 एनएम (22 5 पाउंड फीट)
चित्रण 3 जी01248404
(3) कैंषफ़्ट गियर
(12) कैंषफ़्ट रिटेनर बोल्ट
(13)मुहरें
(14) कैंषफ़्ट गियर बोल्ट
चित्रण 4 g00593987
कैंषफ़्ट गियर के लिए टॉर्क अनुक्रम
(4) जब नंबर 1 पिस्टन शीर्ष केंद्र पर हो तो कैंषफ़्ट गियर पर टाइमिंग मार्क को सामने की हाउसिंग पर टाइमिंग मार्क के साथ संरेखित करें।(3) कैंषफ़्ट गियर कैंषफ़्ट सीलिंग प्लेट के बाहर ओ-रिंग सील को 8टी-2998 स्नेहक और स्वच्छ इंजन तेल के 50/50 मिश्रण से हल्के से चिकना करें।कैंषफ़्ट सीलिंग प्लेट के लिए तीन बोल्टों पर 9S-3263 थ्रेड लॉक कंपाउंड लागू करें।तीन कैंषफ़्ट सीलिंग प्लेट बोल्ट को निम्नलिखित टॉर्क तक कसें।चित्रण 3 देखें... 12 3 एनएम (9 2 पाउंड फीट) कैंषफ़्ट बोल्ट को निम्नलिखित क्रम में कसें।बोल्टों की संख्या के लिए चित्रण 4 देखें।... 1, 4, 2, 5, 3, 6, 1, 4 छह कैंषफ़्ट गियर बोल्ट को निम्नलिखित टॉर्क तक कसें।... 240 40 एनएम (175 30 एलबी फीट) (5) एडजस्टेबल आइडलर गियर प्लेट को गियर फेस की ओर ऑयल ग्रूव के साथ स्थापित करें।एडजस्टेबल आइडलर गियर को स्टब शाफ्ट से जोड़ने वाले तीन बोल्टों पर 9S-3263 थ्रेड लॉक कंपाउंड लगाएं।स्टब शाफ्ट पर एडजस्टेबल आइडलर गियर के लिए तीन बोल्ट को निम्नलिखित टॉर्क तक कसें।... 30 7 एनएम (22 5 पाउंड फीट) बैकलैश समायोजन प्रक्रिया के लिए परीक्षण और समायोजन, "गियर समूह (सामने) - समय" का संदर्भ लें।कैंषफ़्ट गियर और एडजस्टेबल आइडलर गियर के बीच बैकलैश ... 0.3556 0.254 मिमी (0.0140 0.010 इंच) स्टब शाफ्ट के लिए एक बोल्ट और पांच स्टड पर 9S-3263 थ्रेड लॉक कंपाउंड लागू करें।स्टब शाफ्ट के लिए एक बोल्ट और पांच नट को निम्नलिखित टॉर्क तक कसें।... 55 10 एनएम (41 7 एलबी फीट) (6) एयर कंप्रेसर गियर (यदि सुसज्जित हो) (7) आइडलर गियर एक बोल्ट और स्टब शाफ्ट के लिए पांच स्टड पर 9एस-3263 थ्रेड लॉक कंपाउंड लगाएं।स्टब शाफ्ट के लिए एक बोल्ट और पांच नट को निम्नलिखित टॉर्क तक कसें।...55 10 एनएम (41 7 एलबी फीट) 3 बोल्ट पर 9एस-3263 थ्रेड लॉक कंपाउंड लगाएं जो आइडलर गियर को स्टब शाफ्ट से जोड़ते हैं।निम्नलिखित टॉर्क तक आइडलर गियर को स्टब शाफ्ट से जोड़ने वाले तीन बोल्टों को कस लें।...30 7 एनएम (22 5 पाउंड फीट) (8)
