उत्पाद विवरण:
|
| सामग्री: | पीयू | रंग: | ग्राहक की आवश्यकता है |
|---|---|---|---|
| उपकरण: | दूसरी बार टूटना | प्रकार: | साइड/टॉप/बॉक्स-मौन |
| पैकिंग विवरण: | थैला | डिलीवरी का समय: | 3-15 दिन |
| प्रमुखता देना: | 1915683 ट्रैवल मोटर सील किट,1पी4879 ट्रैवल मोटर सील किट,1709859 ऑयल सील किट |
||

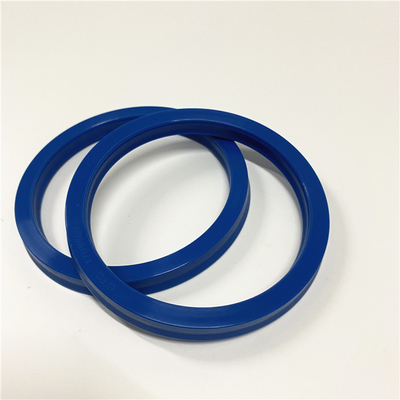

1709859 1915683 ट्रैवल मोटर सील किट 3ई4189 3ई4198 1पी4879 5जे8275
1709859 1915683 3ई4189 3ई4198 3ई4190 1पी4879 5जे8275 8क्यू5877 8क्यू6011 9एक्स7412 3ई4220 3ई4221 3ई4229 3ई4230 1709858 रॉड सील सीटीसी
1709858 सील-यू-कप पार्ट्स 307सी, 307डी, 308सी, 308डी, 308ई एसआर, 311सी, 311डी एलआरआर, 312सी, 312सी एल, 312डी, 312डी एल, 313डी, 313डी2, 314सी, 314डी सीआर, 314डी एलसीआर, एम313सी, एम313डी, एम315 , एम315सी, एम315डी, एम315डी 2, एम316सी, एम316डी, एम317डी 2 सील
5जे8275 सील-यू-कप भाग 215, 215बी, 426बी, 426सी, 436, 436बी, 436सी, 438बी, 438सी, 446, 446बी, 615, 615सी, 621बी, 621ई, 627बी, 627ई, 631बी, 63 1डी, 631ई, 633, 633डी , 637डी, 637ई, 641बी, 789, 793, 793सी, 793डी, 836जी, 8एस, 936, 936एफ, 938एफ, 938जी, ... सील
संगत उपकरण मॉडल: 5J8275:
आर्टिकुलेटेड ट्रक D250D D40D
बैकहो लोडर 426बी 426सी 436 436बी 436सी 438बी 438सी 446 446बी
बुलडोजर 8एस
खुदाई यंत्र 215 215बी
एकीकृत टूलकैरियर IT38F IT38G
लैंडफिल कॉम्पेक्टर 836जी
ट्रैक लोडर 963 963बी 963सी 977के 977एल
ट्रैक-प्रकार ट्रैक्टर D10N D7H D7R D8N
ट्रक 789 793 793सी 793डी
व्हील लोडर 936 936F 938F 938G 938G II 980C 980F 980F II 980G 980G II 988 G936
व्हील स्क्रेपर 615 615सी 621बी 621ई 627बी 631बी 631डी 631ई 633 633डी 637डी 637ई
पहिया ट्रैक्टर 621ई 627ई 637डी 641बी
हटाने की प्रक्रिया
तालिका नंबर एक
आवश्यक उपकरण
उपकरण भाग संख्या भाग विवरण मात्रा
एक 9यू-6198 क्रैंकशाफ्ट टर्निंग टूल 1
बी 230-6283 टाइमिंग पिन (क्रैंकशाफ्ट) 1
सी 231-8849 टाइमिंग पिन (बैलेंसर) 1
डी 1पी-2320 कॉम्बिनेशन पुलर 1 प्रारंभ:
इंजन ऑयल पैन निकालें.डिस्सेम्बली और असेंबली का संदर्भ लें, "इंजन ऑयल पैन - निकालें और इंस्टॉल करें"।
सामने का कवर हटा दें.डिस्सेम्बली और असेंबली का संदर्भ लें, "फ्रंट कवर - निकालें और स्थापित करें"।नोट: बैलेंसर को हटाने के लिए इंजन को मशीन से हटाना होगा।इंजन को एक उपयुक्त स्टैंड में स्थापित किया जाना चाहिए और उलटी स्थिति में रखा जाना चाहिए।
सभी भागों को दूषित पदार्थों से साफ रखें। दूषित पदार्थों के कारण तेजी से घिसाव हो सकता है और घटक का जीवन छोटा हो सकता है।
यह सुनिश्चित करने के लिए ध्यान रखा जाना चाहिए कि उत्पाद के निरीक्षण, रखरखाव, परीक्षण, समायोजन और मरम्मत के दौरान तरल पदार्थ शामिल हों।किसी भी डिब्बे को खोलने या तरल पदार्थ वाले किसी भी घटक को अलग करने से पहले उपयुक्त कंटेनरों के साथ तरल पदार्थ इकट्ठा करने के लिए तैयार रहें। स्थानीय नियमों और शासनादेशों के अनुसार सभी तरल पदार्थों का निपटान करें।
क्रैंकशाफ्ट को घुमाने के लिए टूलींग (ए) का उपयोग करें ताकि नंबर एक पिस्टन शीर्ष केंद्र स्थिति पर हो।
चित्रण 1 g01259627
विशिष्ट उदाहरण
सामने के आवास में छेद (एक्स) के माध्यम से टूलींग (बी) स्थापित करें।क्रैंकशाफ्ट को सही स्थिति में लॉक करने के लिए टूलींग (बी) का उपयोग करें।
चित्रण 2 जी01259635
विशिष्ट उदाहरण
बोल्ट (3) और सक्शन पाइप (2) हटा दें।
सक्शन पाइप से जोड़ हटा दें।
चित्रण 3 जी01252310
विशिष्ट उदाहरण
टूलींग (सी) को बैलेंसर (1) में स्थापित करें।सुनिश्चित करें कि टूलींग (सी) ड्राइव शाफ्ट (5) के छेद में लगी हुई है।
बैलेंसर (1) में एक उपयुक्त उठाने वाला उपकरण संलग्न करें।बैलेंसर के वजन का समर्थन करें.बैलेंसर का वजन लगभग 23 किलोग्राम (51 पाउंड) है।
बोल्ट निकालें (4)।बैलेंसर को हटाने के लिए लिफ्टिंग डिवाइस का उपयोग करें।
चित्रण 4 जी01259636
डॉवेल्स (6) और (7) को तब तक न हटाएं जब तक डॉवेल्स क्षतिग्रस्त न हो जाएं।ध्यान दें: बैलेंसर इकाई एक उपयोगी वस्तु नहीं है।इंजन ऑयल पंप और इंजन ऑयल रिलीफ वाल्व बैलेंसर के एकमात्र उपयोगी हिस्से हैं। डिस्सेम्बली प्रक्रिया
इंजन ऑयल रिलीफ वाल्व निकालें।डिस्सेम्बली और असेंबली का संदर्भ लें, "इंजन ऑयल रिलीफ वाल्व - निकालें और स्थापित करें"।
चित्रण 5 जी01344542
बोल्ट (8) और हब (9) निकालें।आइडलर गियर (10) और थ्रस्ट वॉशर (11) को हटा दें।
चित्रण 6 जी01259631
अखरोट हटा दें (12)।तेल पंप के शाफ्ट से गियर (13) को हटाने के लिए टूलींग (डी) का उपयोग करें।नोट: नट को ढीला करने के लिए बैलेंसर को लॉक करने के लिए टाइमिंग पिन का उपयोग न करें (12)।
बोल्ट हटाएं (14) और सामने का कवर (15) हटा दें।
बाहरी रोटर (17) को हटा दें और भीतरी रोटर (16) को हटा दें।नोट: रोटर्स के घूमने की दिशा को चिह्नित करें।
