CTP 246-5912 सिलेंडर और रॉड (2465912)

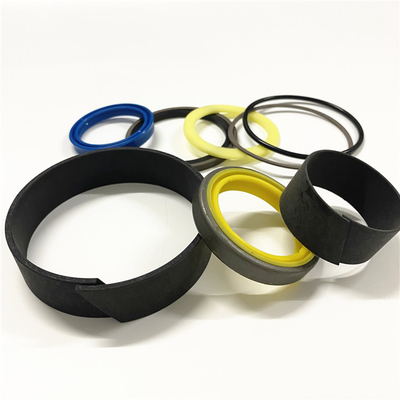

एक नया सिलेंडर सील किट फिट, फिट 769, 769B, 950, D4E मॉडल 1856589, 1856589-A, 2465915, 2465915-A, 7X2812, 7X2812-A के साथ विनिमेय
स्टीवन्स लेक पार्ट्स रॉडः 1 1/2", बोरः 3 1/2" के लिए यह एक बाद के बाजार प्रतिस्थापन भाग OEM विनिर्देशों को पूरा करने या अधिक करने के लिए बनाया गया है.& आयाम आपके क्रॉस-संदर्भ के लिए हैं. कुछ लिस्टिंग्स ग्राहक संदर्भ के लिए स्टॉक छवियों का उपयोग करते हैं, कृपया मामूली मतभेदों के लिए अनुमति दें.

2465916 किट-सील-एच सिलेंडर फिट्स 1856590 120H 12H 12H NA 140H

आइटम Qty भाग विनिर्देश विवरण
पंप लगाने से पहले, चलती भागों को स्वच्छ इंजन तेल से चिकना करें। पंप को स्वतंत्र रूप से घूमने के लिए पंप को हाथ से घुमाएं।
1 1 298-6387 ओ-रिंग सील इंजन तेल पंप की स्थापना से तुरंत पहले बोन्डराइट एस-ओटी 40 के साथ लोहे के तेल के साथ छेद को हल्का करें।
2 2 7एन-5052 गियर नए गियर की लंबाई 84,000 0.015 मिमी (3.3071 0.0006 इंच) है।
नए गियर के लिए तेल पंप शरीर में छेद की गहराई 84.150 0.020 मिमी (3.3130 0.0008 इंच) है।
3 2 7W-0059 पंप शाफ्ट असेंबली 7W-1017 शाफ्ट का व्यास 31.742 0.008 मिमी (1.2497 0.0003 इंच) है।
शाफ्ट के अंत से गियर फेस तक की दूरी (बी) 34.0 0.5 मिमी (1.34 0.02 इंच) है।
4 1 2S-2760 परीक्षण बल के तहत स्प्रिंग की लंबाई 117.14 मिमी (4.612 इंच) है।
परीक्षण बल 499 24 N (112 5 पाउंड) है।
परीक्षण के बाद लगभग 152.91 मिमी (6.020 इंच) की मुक्त लंबाई है।
5 1 2W-6618 पंप ड्राइव शाफ्ट के रूप में नए 7N-5058 पंप ड्राइव शाफ्ट का व्यास 31.742 0.008 मिमी (1.2497 0.0003 इंच) है।
शाफ्ट के अंत से गियर फेस तक की दूरी (सी) 47.0 0.5 मिमी (1.85 0.02 इंच) है।
6 6 7W-0060 बुशिंग इडलर शाफ्ट असेंबली के लिए बुशिंग में बोर 31.811 0.013 मिमी (1.2524 0.0005 इंच) है।
स्थापना गहराई 1.5 0.5 मिमी (0.06 0.02 इंच) है।
असर छेद के माध्यम से केंद्र रेखा से बुशिंग जोड़ों की स्थिति 45 15 डिग्री है।
F 2 4M-3248 खोखला डवेल तेल पंप कवर से खोखले डवेल का विस्तार 6.0 0.5 मिमी (0.24 0.02 इंच) है।
G 2 7N-2043 डोवेल तेल पंप कवर से डोवेल का विस्तार 6.0 1.0 मिमी (0.24 0.04 इंच) है।

379-5364 टर्बोचार्जर जीपी के लिए विनिर्देश
आइटम Qty भाग विनिर्देश विवरण
1 - - क्लैंप संयोजन को कसने के लिए निम्नलिखित प्रक्रिया का प्रयोग करें:
1. कसकर
14.0 1.5 एन एम (123.9 13.3 पाउंड इंच)
2. क्लैंप असेंबली के चारों ओर धीरे-धीरे टैप करें.
3. फिर से, तंग करने के लिए
14.0 1.5 एन एम (123.9 13.3 पाउंड इंच)
चित्र 2 g03370899
तालिका 2
आइटम Qty भाग विनिर्देश विवरण
2 1 7W-2297 क्लैंप As क्लैंप संयोजन को कसने के लिए निम्नलिखित प्रक्रिया का प्रयोग करें:
1. कसकर
12.4 से 14.7 एन एम (109.7 से 130.1 पाउंड इंच)
2. क्लैंप असेंबली के चारों ओर धीरे-धीरे टैप करें.
3. फिर से, तंग करने के लिए
12.4 से 14.7 एन एम (109.7 से 130.1 पाउंड इंच)
3 1 9N-2038 टर्बाइन क्लैंप के रूप में क्लैंप संयोजन को कसने के लिए निम्नलिखित प्रक्रिया का प्रयोग करें:
1. कसकर
12.4 से 14.7 एन एम (109.7 से 130.1 पाउंड इंच)
2टरबाइन क्लैंप के चारों ओर धीरे-धीरे टैप करें।
3. फिर से, तंग करने के लिए
12.4 से 14.7 एन एम (109.7 से 130.1 पाउंड इंच)
